Strömungsprüfstand für die FH Münster
Für die FH Münster haben wir einen Versuchsstand zur Untersuchung der konvektiven Wärmeübertragung an rotierenden Scheiben mit variablen Anstellwinkeln entwickelt. Bisherige Apparaturen erlaubten nur wenige feste Anstellwinkel. Für Untersuchungen mit hoher Winkelauflösung war ein neuer Aufbau nötig.

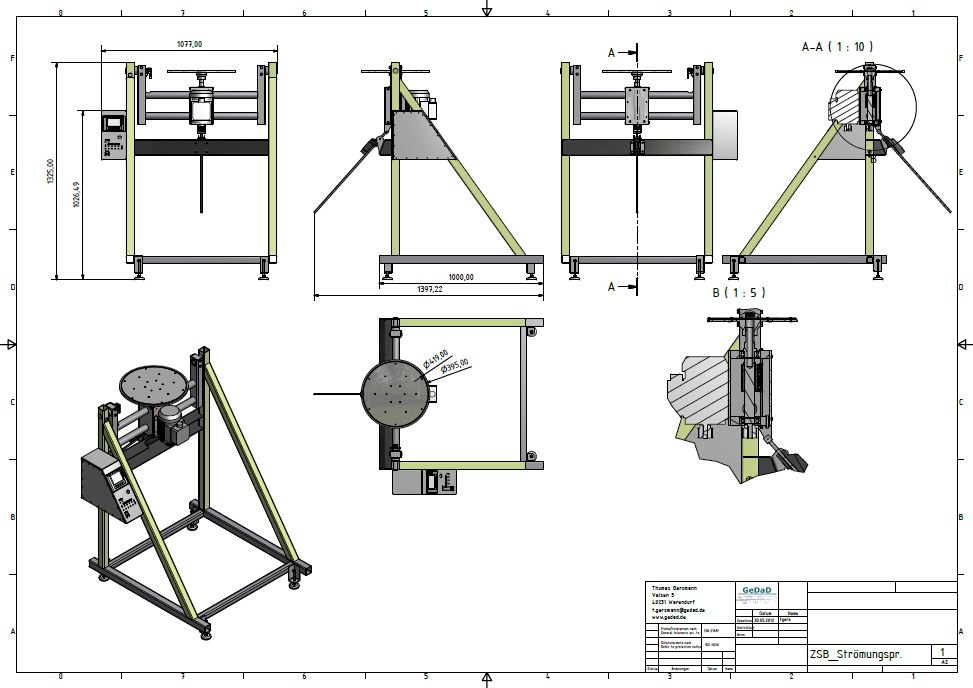

Der Prüfstand
Eine beheizte, rotierende Scheibe wird im Windkanal angeströmt. Unter der Scheibenoberfläche sitzen Temperatursensoren zur Bilanzierung der übertragenen Wärme; ihre Messwerte sowie die Energieversorgung der integrierten Heizmatte laufen über Schleifkontakte. Der Anstellwinkel der Scheibe ist fein einstellbar, die Grundlage für eine detaillierte Untersuchung des Wärmeübergangs.
Projektumfang
Das Projekt umfasste die gesamte Kette: Ideenfindung, Auslegung, Konstruktion und Inbetriebnahme des Apparats. Ein typisches Beispiel dafür, wie bei GeDaD Maschinenbau, Messtechnik und Elektrik ineinandergreifen.
