Prüfnormale für Hochspannungs- und Strommessung

ElektronikMesstechnik

Fünf Widerstandskaskaden GRC-348/98-010 im grünen Hutschienengehäuse nebeneinander auf einer Werkbank, jede mit drei Anschlussklemmen und dem Typenschild von GeDaD

Ein Messgerät ist nur so gut wie das Normal, an dem es geprüft wird. Für einen Anlagenbauer aus der Elektromotorenfertigung ist deshalb eine Reihe von Prüfnormalen entstanden, mit denen sich Hochspannungsmessgeräte und Strommessungen kalibrieren lassen.

Dazu gehören eine Prüfbox mit zwei Widerständen von je 80 Megaohm für Spannungen bis 3,5 Kilovolt, eine Anschlussbox mit zweimal 250 Megaohm bis 1 Kilovolt, eine Widerstandskaskade im Hutschienengehäuse mit 348 und 98 Kiloohm bei 0,1 Prozent Toleranz, und ein Messshunt für 300 Ampere mit 0,333 Milliohm aus Manganin.

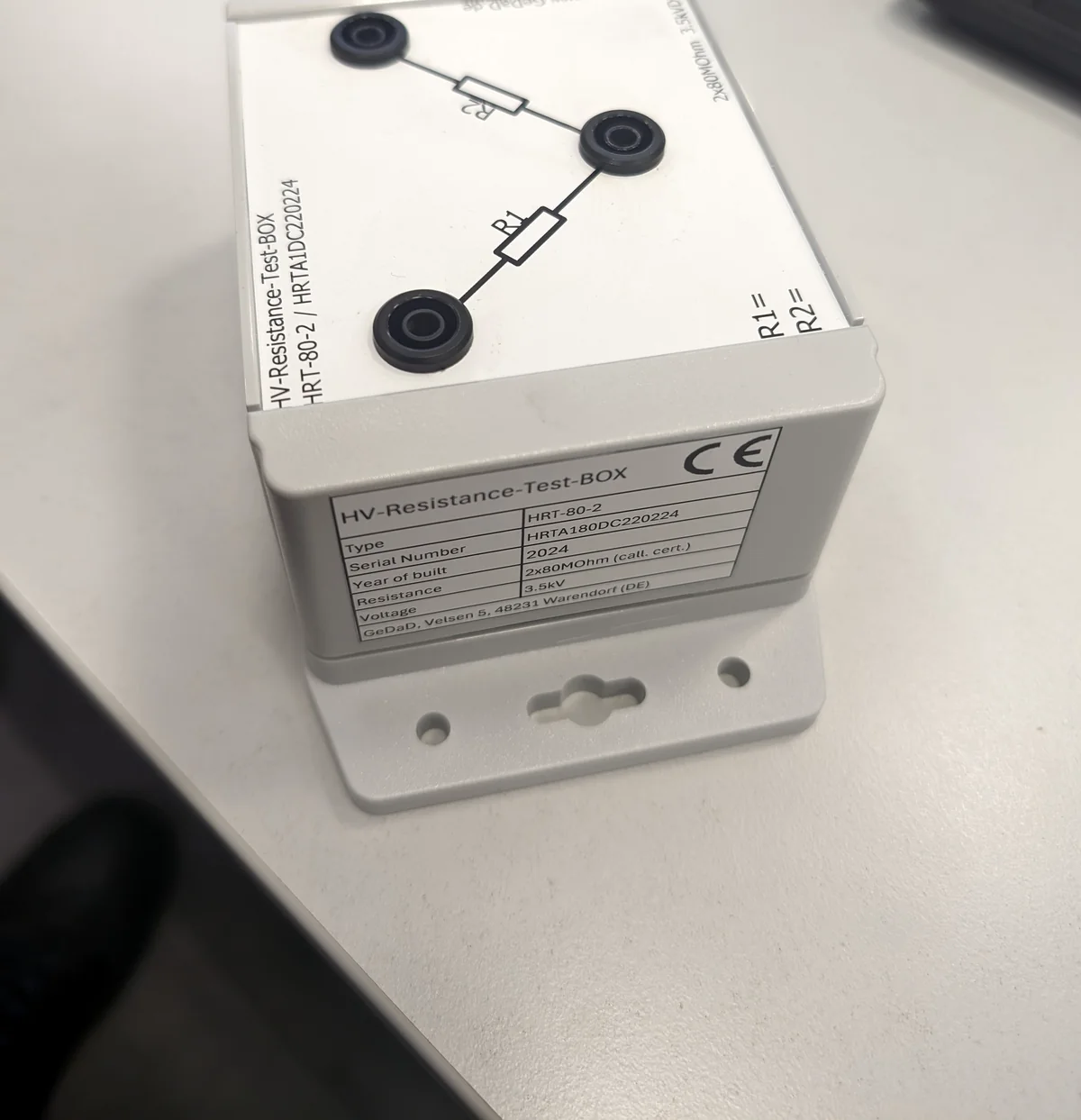

Prüfbox HRT-80-2 im weißen Gehäuse mit Wandhalterung, auf der Oberseite drei Hochspannungsbuchsen und das aufgedruckte Schaltbild der beiden Widerstände, auf der Stirnseite das Typenschild von GeDaD mit Typ, Seriennummer, Baujahr 2024, 2 × 80 Megaohm und 3,5 Kilovolt — HV-Resistance-Test-BOX HRT-80-2: zwei Widerstände von je 80 Megaohm, ausgelegt bis 3,5 Kilovolt. Typ, Seriennummer und Widerstandswert stehen auf dem Typenschild.

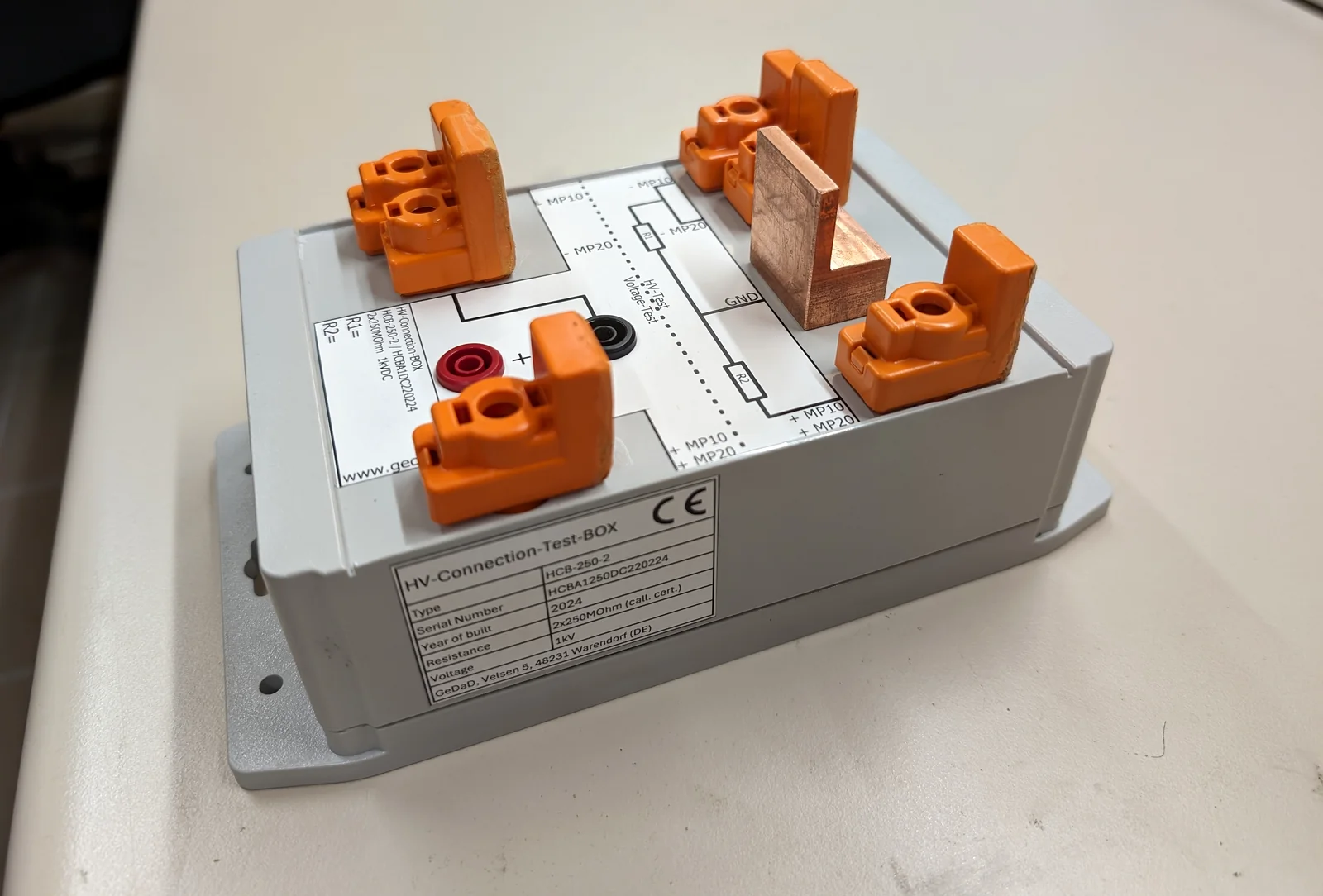

Anschlussbox HCB-250-2 im weißen Gehäuse, oben vier orangefarbene Anschlussklemmen, eine Kupferschiene und zwei Messbuchsen neben dem aufgedruckten Schaltbild, an der Stirnseite das Typenschild von GeDaD mit 2 × 250 Megaohm und 1 Kilovolt — HV-Connection-Test-BOX HCB-250-2: zweimal 250 Megaohm für Prüfungen bis 1 Kilovolt, mit Klemmen für den Anschluss der Prüfleitungen.

Jedes Gerät trägt ein Kalibrierzertifikat mit eigener Seriennummer. Ohne diesen Nachweis lässt sich mit einem Prüfnormal nichts anfangen, deshalb ist die Kalibrierung hier kein Beiwerk, sondern der eigentliche Zweck.

Wir haben diese Geräte nicht nur entwickelt, sondern auch gebaut und unter eigenem Namen in Verkehr gebracht, mit Betriebsanleitung, Konformitätserklärung und Prüfprotokoll je Exemplar. Gebaut wurde bisher eine Handvoll.

Laufzeit 2024 bis 2025.
