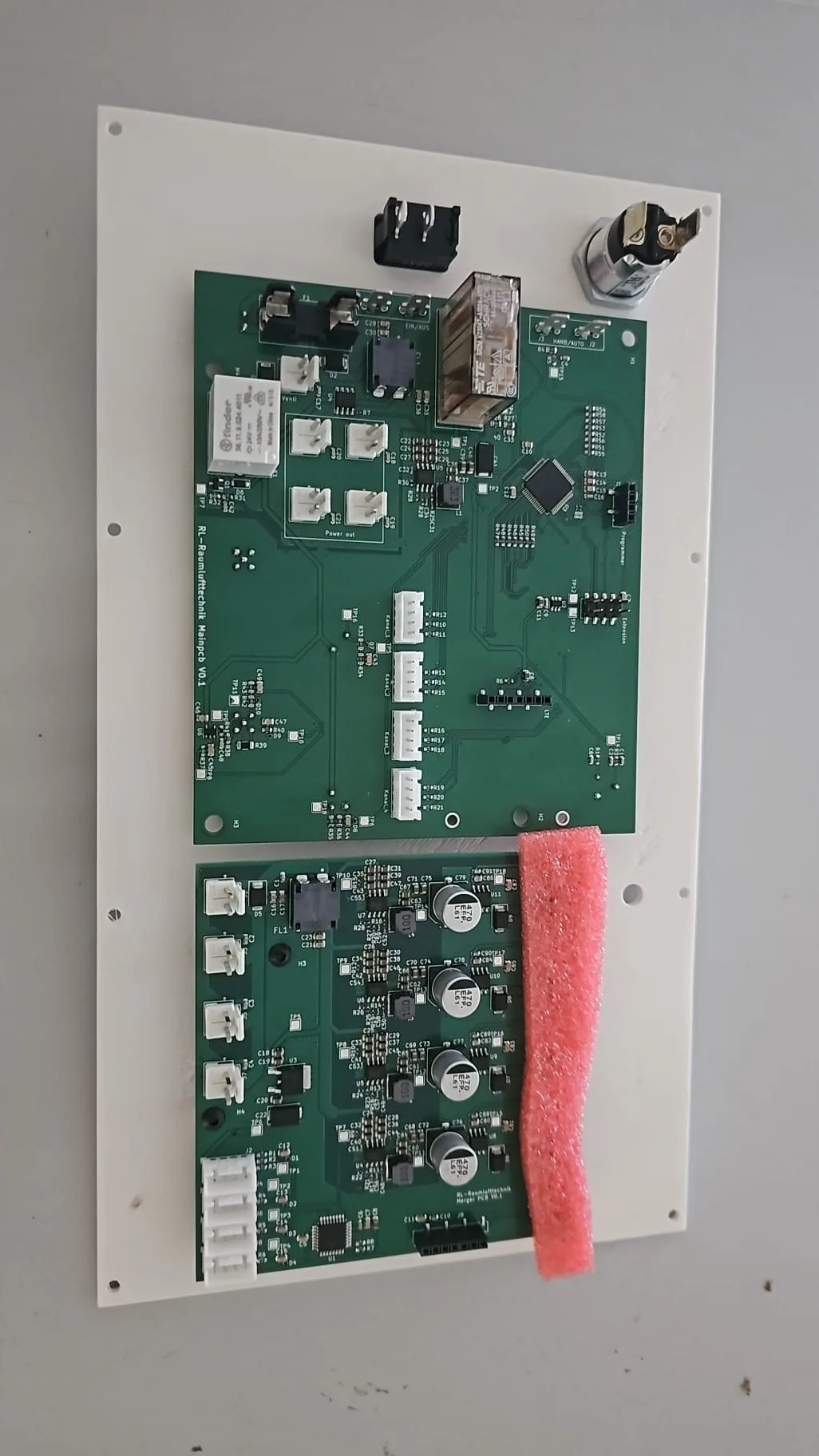

Haupt- und Verteilerplatine der Steuerung auf der weißen Montageplatte, dazu Sicherungshalter und Schlüsselschalter

Dieses Projekt läuft seit 2020 und hat mehrere Gerätegenerationen hervorgebracht. Am Anfang stand eine Steuerung für industrielle Lüftungsanlagen auf Basis eines Einplatinenrechners, mit sechzehnfacher PWM-Ansteuerung und Relaisausgängen. Danach kam ein Zwischendeckengerät zur Luftreinigung mit eigener Sensorik und Lüfteransteuerung. Zuletzt die vollständige Neuentwicklung der Elektronik einer Plasma- und Ionisationsanlage, aufgeteilt auf eine Hauptplatine und eine Verteilerplatine für die vier Plasmaeinheiten.

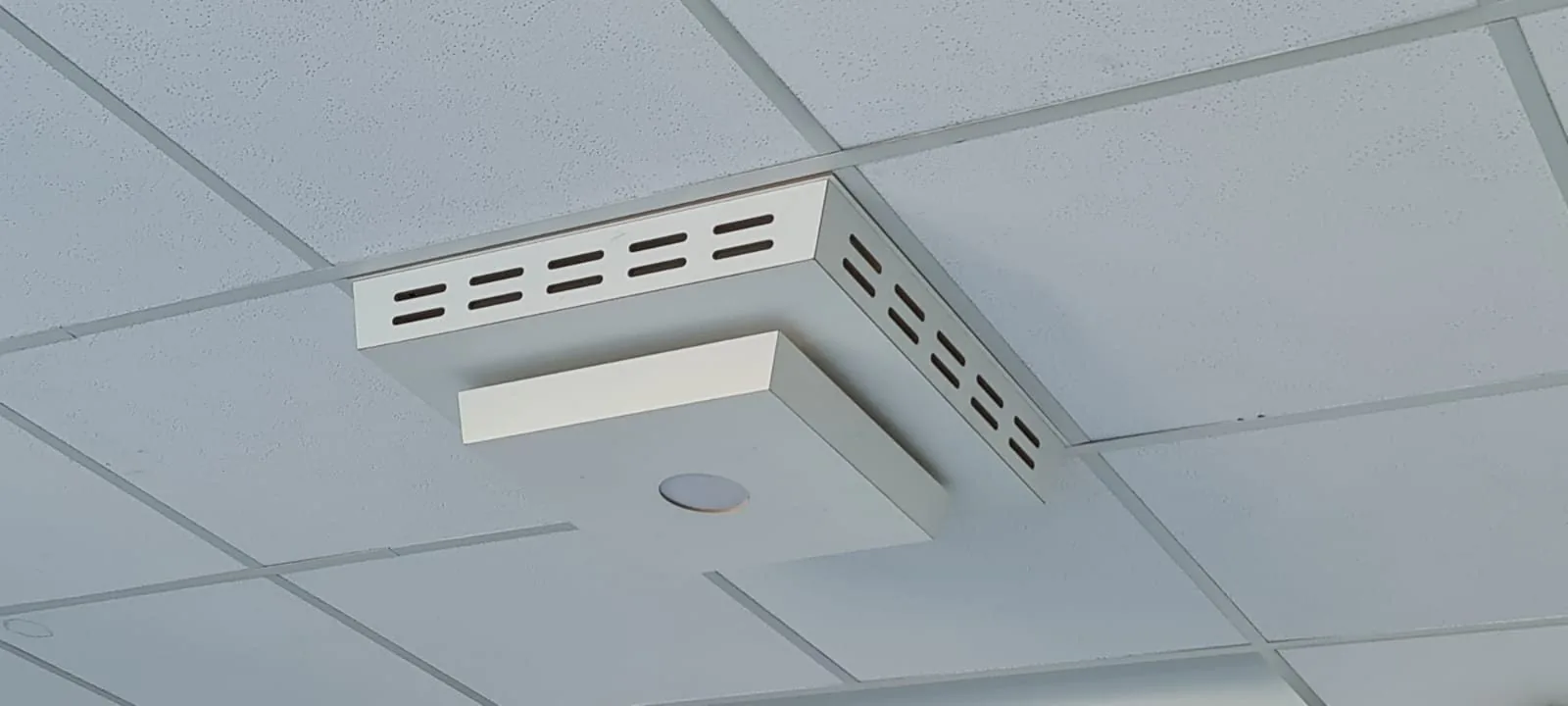

Weißes flaches Deckengerät zur Luftreinigung, montiert in einer Rasterdecke, mit Luftschlitzen an zwei Seiten — Das Zwischendeckengerät in der Rasterdecke. Die Luft tritt seitlich durch die Schlitze aus.

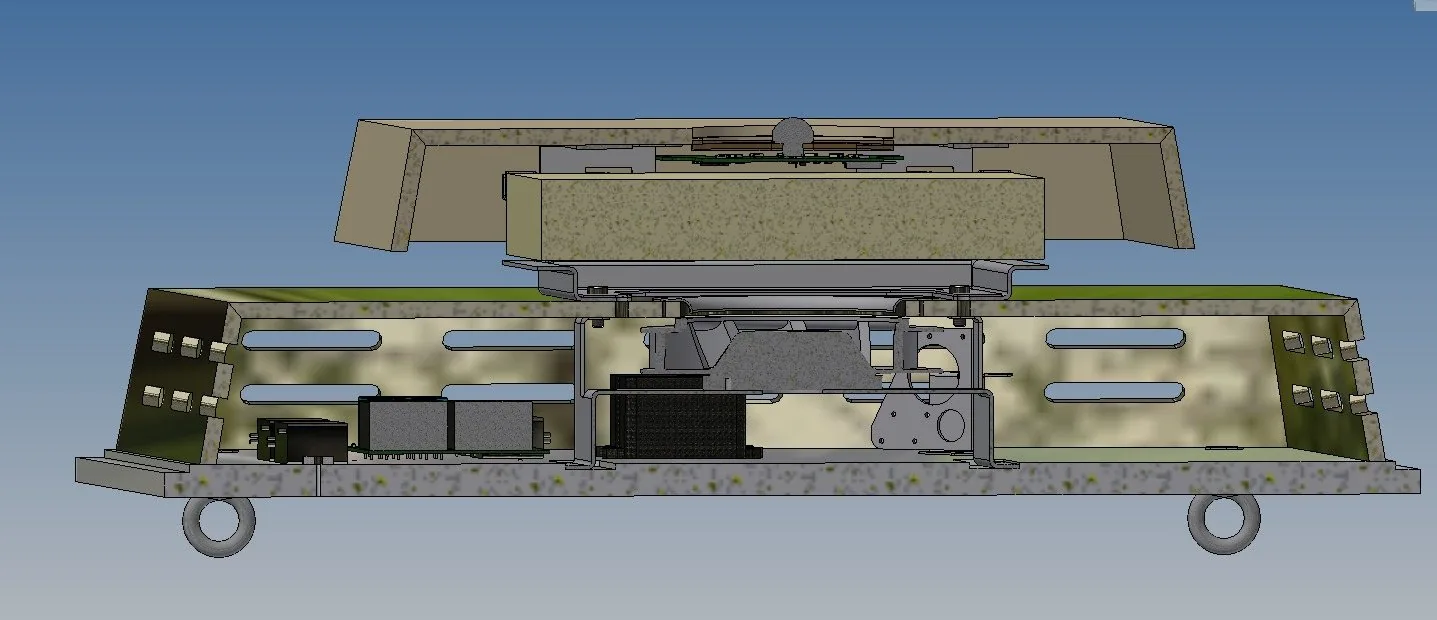

CAD-Schnitt durch das Deckengerät: Filterblock, Lüfter und Elektronikplatine übereinander im flachen Gehäuse — Dasselbe Gerät im CAD-Schnitt. Filter, Lüfter und Elektronik liegen übereinander, damit die Bauhöhe in die Decke passt.

Entwickelt wurden Schaltung, Layout, Firmware und die Mechanik dazu, einschließlich Blechteilen für Gehäuse, Rahmen und Dämmung. Der Hochspannungstrafo wurde gemeinsam mit einem Wickelgutlieferanten ausgelegt. Auf der Schnittstellenseite stehen Analogein- und -ausgänge mit 0 bis 10 Volt, ein Not-Aus-Eingang, ein Alarmwechsler und eine Schnittstelle zur Gebäudeleittechnik. Für die Fernüberwachung kam eine Mobilfunkanbindung über LTE-M und NB-IoT dazu, mit Umweltsensorik für Kohlendioxid, Ozon und Feinstaub.

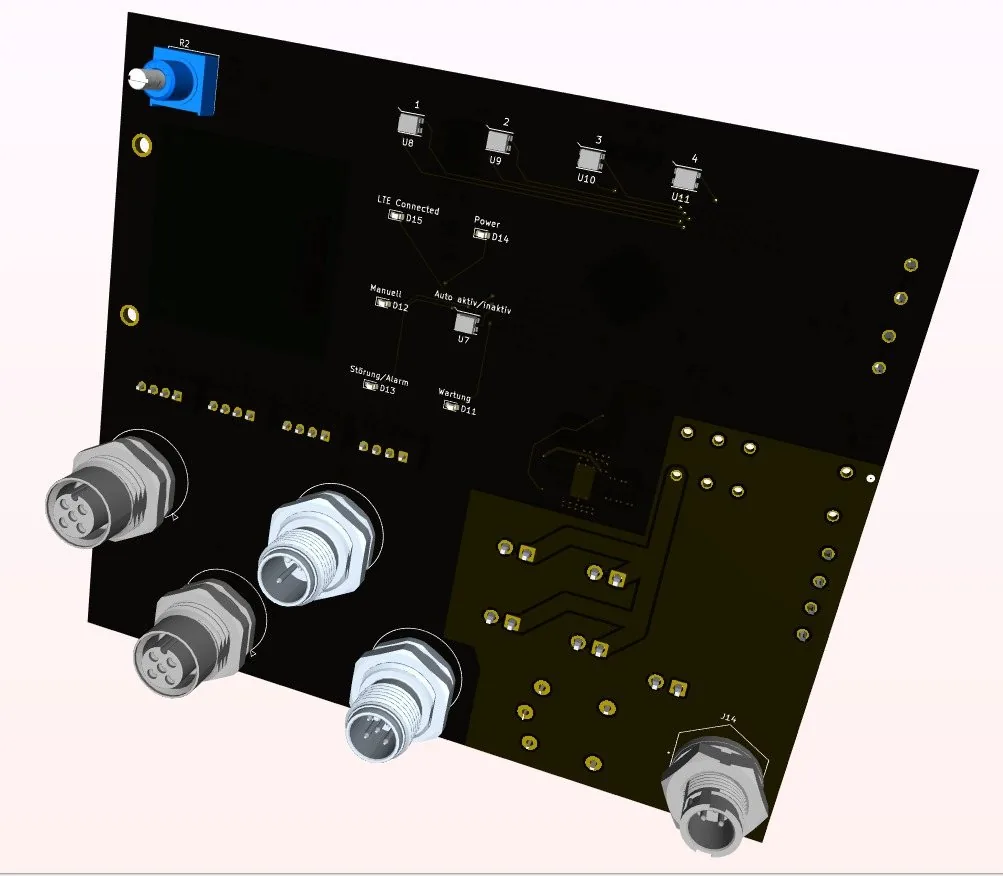

Rendering einer schwarzen Steuerungsplatine mit M12-Rundsteckern, Drehschalter, vier Tastern und beschrifteten Anzeigen für LTE, Betrieb, Störung und Wartung — Eine der Platinen als Rendering aus dem Layout. Anzeigen, Bedienelemente und die M12-Anschlüsse sitzen auf derselben Leiterplatte.

Sicherheitsgerichtete Teile der Steuerung wurden nach DIN EN ISO 13849 betrachtet. Für die Geräte wurden EMV-Prüfberichte erstellt.

Die Geräte werden von der RL Raumlufttechnik GmbH unter eigener Marke angeboten, als Produktlinie für Büro- und Gewerbegebäude. Vom Generator für zentrale Lüftungsanlagen mit Anbindung an die Gebäudeleittechnik bis zum Einbau-Ionisator, der in einen 68 Millimeter großen Deckenausschnitt passt.

Laufzeit seit 2020, weiterhin aktiv.
