Mobilfunk, GNSS und WLAN für Ihr Produkt. In Tagen integriert.

Wofür das Gerät gedacht ist

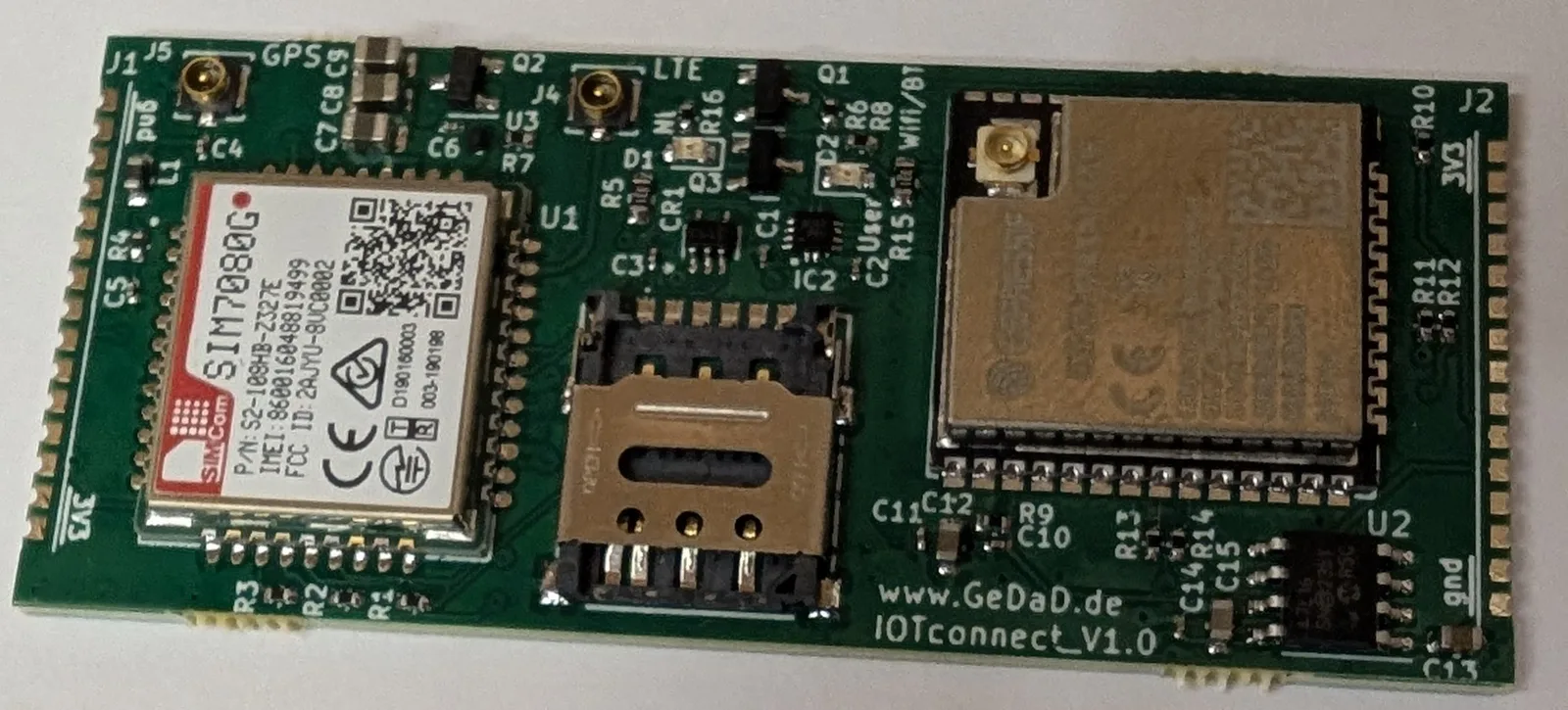

Wer ein Gerät vernetzen will, verliert die meiste Zeit nicht an der eigentlichen Funktion, sondern am Drumherum: Modem-Beschaltung, SIM-Handling, Antennenpfad, Power-Management, Funkzulassung, Cloud-Anbindung. Das GeCoS IOTconnect OEM-Modul nimmt Ihnen genau diesen Teil ab. Es ist dieselbe Hardware, die in unseren HIOTconnect-Gateways seit Jahren auf Campingplätzen, in Marinas und in Energieanlagen läuft. Sie bringen die Applikation, wir bringen Konnektivität, Firmware-Basis und Erfahrung aus hunderten Geräten im Feld. Sie löten das Modul auf, legen 3,3 V an und binden Ihre Sensorik über I²C oder GPIO an. Dieselbe Baugruppe arbeitet im HIOTconnect Gateway, für das eine RED-Konformitätserklärung vorliegt. Für das Modul in Ihrem Gerät ist eine eigene Konformitätsbewertung erforderlich; die Unterlagen dafür liefern wir mit.

Was das Gerät kann

• Mobilfunk für IoT: LTE Cat-M1 und NB-IoT SIM7080G-Modem mit weltweiter Multi-Band-Unterstützung. Beide LPWA-Standards sind auf Reichweite, Gebäudedurchdringung und geringen Energiebedarf ausgelegt. Genau das, was Zähler, Sensoren und Steuerungen im Feld brauchen. Nano-SIM-Halter mit ESD-Schutz sitzt direkt auf dem Modul.
• Positionsbestimmung: GNSS onboard GPS, GLONASS, Galileo und BeiDou über separaten Antennenanschluss. Für mobile Anwendungen, Asset-Tracking oder einfach als präzise Zeitquelle ohne Netzabhängigkeit.
• Lokale Verbindung: WLAN und Bluetooth ESP32-WROOM-32UE mit WLAN 802.11 b/g/n und Bluetooth 4.2 / BLE. Inbetriebnahme per Smartphone, lokale Konfiguration, WLAN als Fallback oder als primärer Uplink, wo Mobilfunk nicht nötig ist.
• Stromausfallfester Speicher Nichtflüchtiger EERAM (2 KB) für Zählerstände, Zustände und Konfiguration. Kein Flash-Verschleiß durch häufiges Schreiben, kein Datenverlust bei Spannungsabfall, keine Pufferbatterie.
• Batterie- und Solarbetrieb Das Modem lässt sich per MOSFET komplett von der Versorgung trennen. In Verbindung mit den Deep-Sleep-Modi des ESP32 sind Ruheströme im Mikroampere-Bereich erreichbar. Bulk-Kapazität für LTE-Sendebursts ist onboard, Ihre Versorgung muss nur 3,3 V liefern.
• Drei Antennenanschlüsse (u.FL) LTE-M/NB-IoT, GNSS und WLAN/BT jeweils getrennt. Sie wählen die Antenne passend zum Gehäuse: intern, extern, Klebe- oder Rundstrahlantenne.
• USB-Diagnosezugang Der USB-Port des Modems ist am Randkontakt herausgeführt. AT-Diagnose, Modem-Firmware-Update und Netz-Logging im Feld ohne Zusatzhardware.
• Firmware-Basis inklusive Cloud-Anbindung (MQTT, CoAP, IoT-Plattform nach Wahl), OTA-Update, Power-Management, Watchdog, Netzstatus-LED: Das Grundgerüst ist vorhanden und im Feld erprobt. Sie starten nicht bei Null.

Schnittstellen

• Prozessor, ESP32-WROOM-32UE, Dual-Core 240 MHz, 4 MB Flash
• Mobilfunk, SIM7080G, LTE Cat-M1 / NB-IoT, Multi-Band weltweit
• GNSS, GPS, GLONASS, Galileo, BeiDou (im SIM7080G)
• WLAN und Bluetooth, 802.11 b/g/n, Bluetooth 4.2 BR/EDR und BLE
• Antennen, 3 × u.FL: LTE, GNSS, WLAN/BT
• SIM, Nano-SIM-Halter onboard, ESD-geschützt
• Speicher, EERAM 2 KB, nichtflüchtig, I²C
• Schnittstellen nach außen, I²C, 5 × GPIO, UART0 (Programmierung/Host), USB (Modem), NETLIGHT
• Versorgung, 3,3 V, Modem per MOSFET abschaltbar
• Anschluss, 2 × 15 Randkontakte, lötbar oder steckbar
• Firmware, Basis-Firmware (MQTT/CoAP, OTA, Power-Management), kundenspezifisch anpassbar

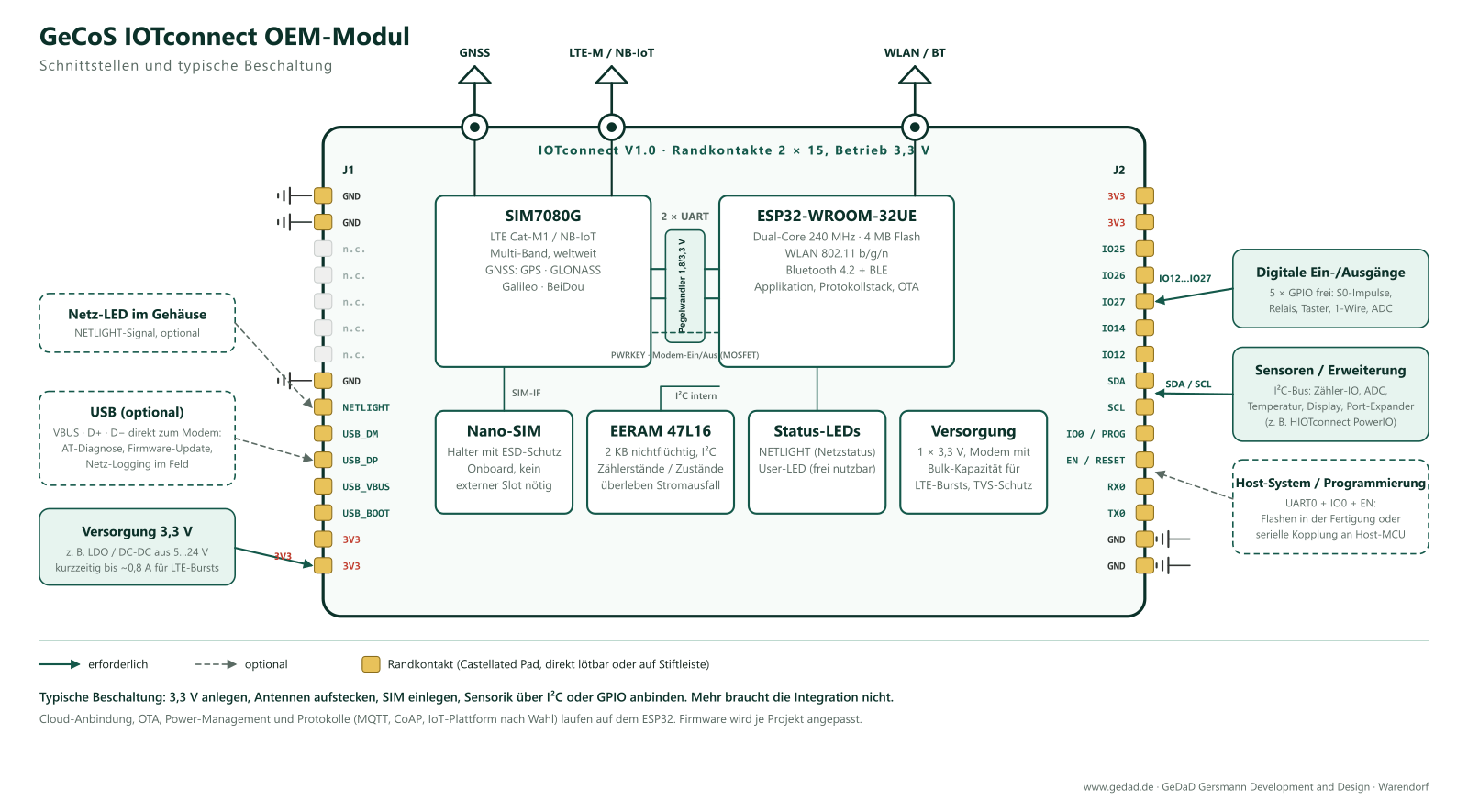

Typische Beschaltung

Das Modul hat 2 × 15 Randkontakte und lässt sich direkt auf Ihre Leiterplatte löten oder über Stiftleisten stecken. Nach außen geführt sind:

• Versorgung 3,3 V und GND
• I²C-Bus für Sensorik und Erweiterungen, etwa unser HIOTconnect PowerIO oder Ihre eigene Peripherie
• 5 frei nutzbare GPIOs (S0-Impulse, Relais, Taster, 1-Wire, ADC)
• UART0, Boot und Reset zum Flashen in der Fertigung oder zur Kopplung an eine Host-MCU
• USB des Modems, NETLIGHT-Signal für eine Status-LED im Gehäuse

So läuft ein Projekt

1. Anforderungen klären. Welche Sensorik, welche Cloud, welches Energiebudget, welches Gehäuse. Ein Gespräch mit dem Entwickler, nicht mit dem Vertrieb.
2. Evaluieren. Sie erhalten Muster mit Basis-Firmware und Pinbelegung. Antenne aufstecken, SIM rein, 3,3 V anlegen, Daten laufen.
3. Anpassen. Wir passen Firmware und, wenn nötig, Hardware an Ihre Anwendung an: Protokolle, Datenmodell, Schlafzyklen, Sonderfunktionen, andere Cloud-Plattformen.
4. Serie. Lieferung als geprüftes Modul, auf Wunsch mit vorinstallierter Firmware und Ihrer Konfiguration.

Anpassbar auf Ihre Anwendung

Das OEM-Modul ist kein Katalogprodukt, das Sie nehmen müssen, wie es ist. Weil Hardware, Firmware und Backend aus einer Hand kommen, können wir an jeder Stelle eingreifen:

• Firmware: eigene Protokolle, beliebige Cloud- und IoT-Plattformen, kundenspezifische Datenmodelle, Logik direkt auf dem Modul
• Hardware: andere Pinbelegung, zusätzliche Schnittstellen, Anpassung der Bestückung an Ihr Mengengerüst
• Backend: Anbindung an Ihr bestehendes System oder Betrieb auf unserer IoT-Plattform
• Mechanik: Gehäuse- und Antennenkonzept, wenn das Modul in ein neues Produkt wandert

Typische Einsatzbereiche

• Energie- und Zählererfassung
• Camping- und Marina-Infrastruktur
• Landwirtschaft und Umweltsensorik
• Asset-Tracking
• Fernwartung von Maschinen
• Smart-City-Sensorik
• Nachrüstung bestehender Geräte mit Mobilfunk

Passt dazu

• HIOTconnect Gateway, das Seriengerät mit demselben Funk- und Rechenkern
• HIOTconnect PowerIO, die Erweiterung, die über denselben I²C-Bus angebunden wird
• Entwicklung, wenn nicht nur das Modul, sondern das ganze Gerät entstehen soll

Das brauchen Sie zusätzlich

• Antennen Je Funkweg eine, angeschlossen über u.FL. Welche passt, entscheidet Ihr Gehäuse: intern, extern, Klebe- oder Rundstrahlantenne.
• SIM-Karte und Mobilfunktarif Der Nano-SIM-Halter sitzt auf dem Modul, die Karte kommt von Ihnen oder auf Wunsch von uns.
• Versorgung 3,3 V aus Ihrer Baugruppe, etwa über LDO oder DC-DC-Wandler. Mehr als 3,3 V braucht das Modul nicht.

Unterlagen

• Datenblatt Produktblatt (PDF) Übersicht über Funkwege, Schnittstellen, Randkontakte und Firmware-Basis auf einer Seite. PDF, 524 KB.
