GeCoS-Wireless Module

Die GeCoS-Wireless-Serie umfasst WLAN-Raumsensoren, die sich einfach in ein vorhandenes Funknetz einbinden lassen und ihre Messwerte über Modbus TCP sowie eine JSON-Schnittstelle bereitstellen.

GeCoS-W-Sens

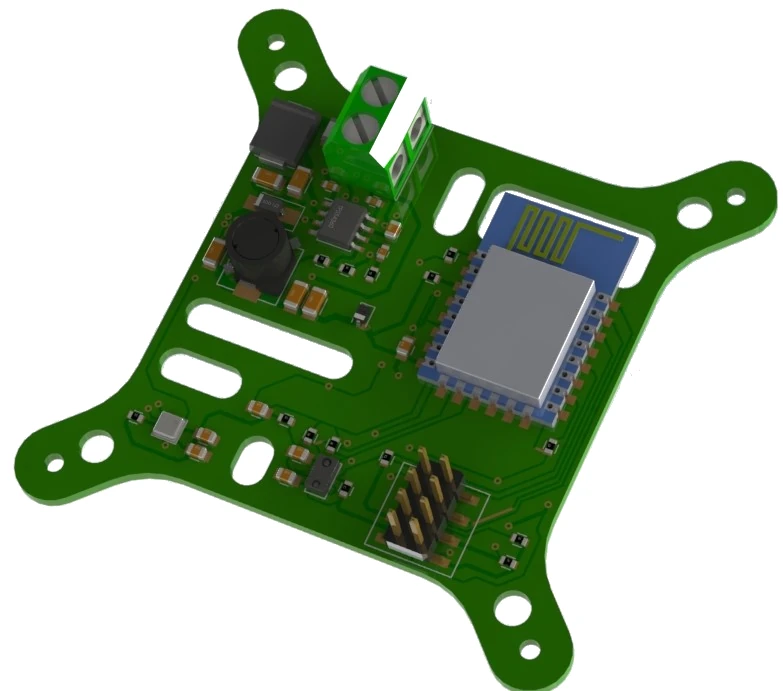

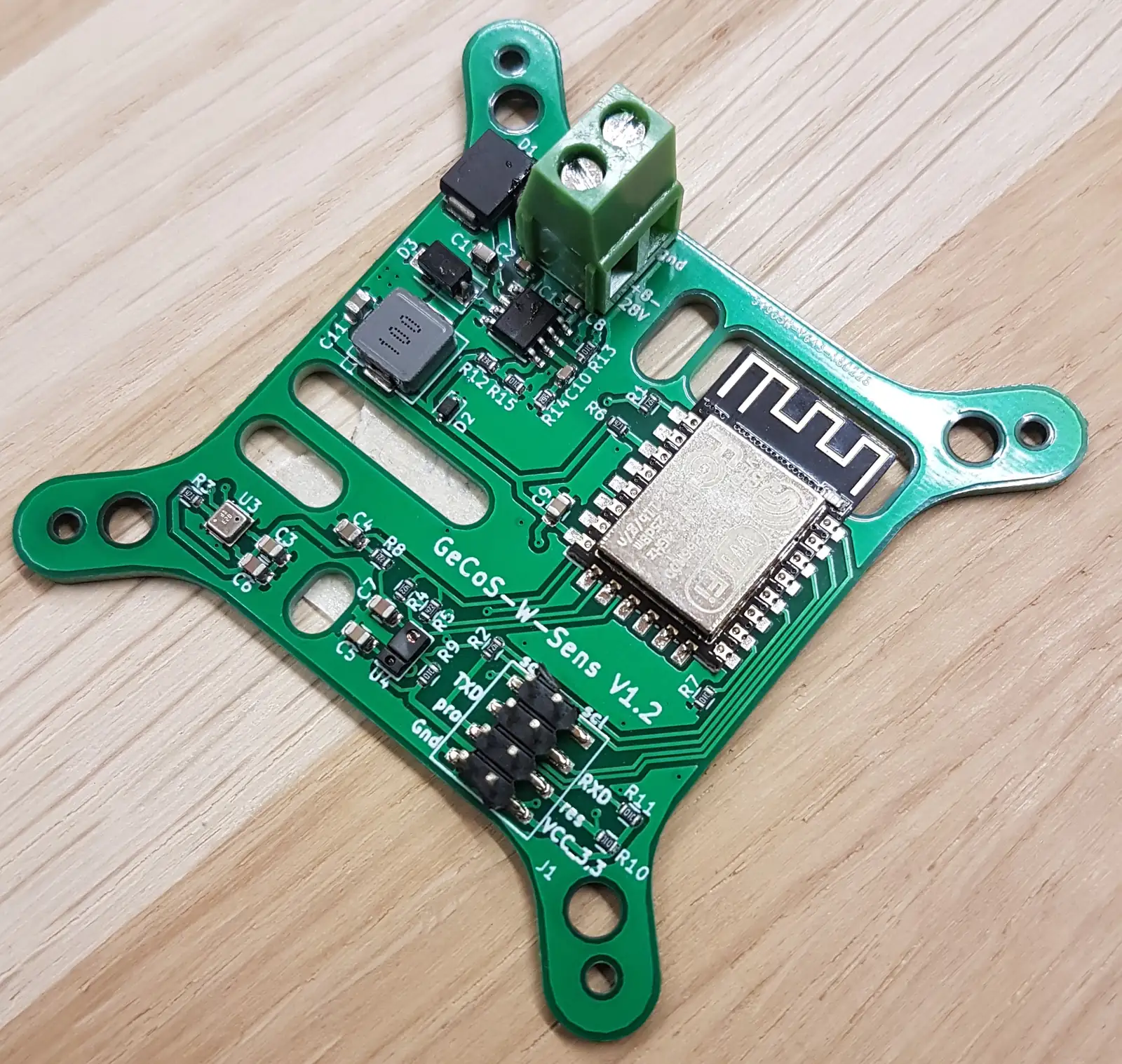

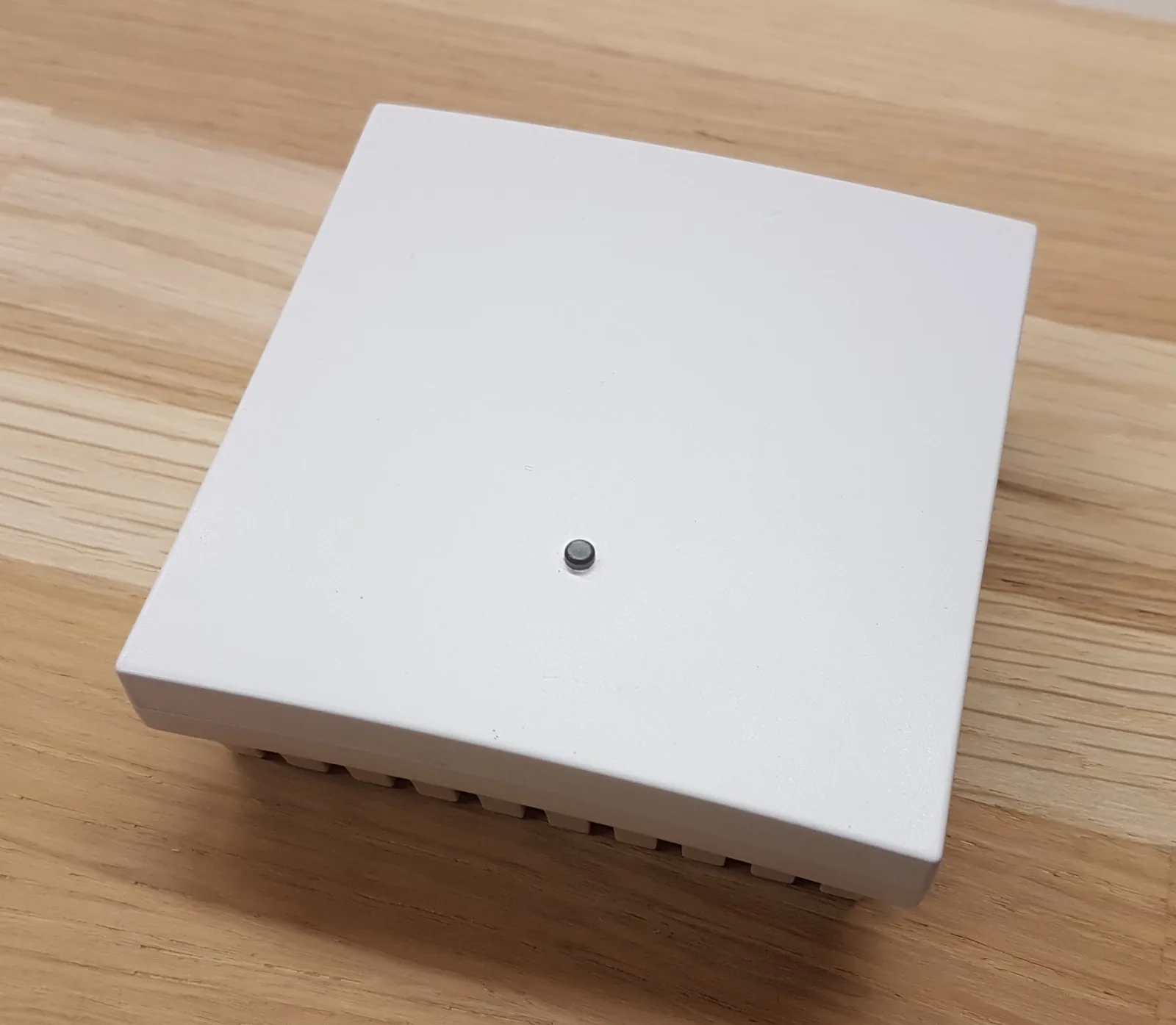

Rendering der GeCoS-W-Sens Platine mit ESP8266-WLAN-Modul und SchraubklemmeFoto der GeCoS-W-Sens Platine V1.2 mit ESP8266 und SensorbestückungGeCoS-W-Sens im weißen Aufputzgehäuse mit Lichtsensor-Öffnung

Der GeCoS-W-Sens ist ein WLAN-Raumsensor zum Erfassen von Luftgütedaten, Raumtemperatur, Luftfeuchtigkeit, Luftdruck und Weiß-, Rot-, Grün- und Blau-Helligkeiten in Lux. Die Luftgüte gibt er als IAQ-Index im Bereich 0 bis 500 aus. Die Versorgungsspannung beträgt 5–28 V.

Zwei Dinge gehören beim Luftgütewert dazu: Er streut von Sensor zu Sensor um ±15 Prozent, und nach dem Einschalten braucht der Sensor rund vier Tage, bis er eingelaufen und kalibriert ist. Wer zwei Räume miteinander vergleicht, rechnet also mit einem Versatz zwischen den Geräten.

Das Gehäuse misst 81 × 81 × 28 mm und wird auf eine Unterputzdose montiert. Angegeben ist ein Betriebstemperaturbereich von −20 bis 50 °C.

Der Sensor kann einfach in ein vorhandenes WLAN eingebunden werden und wird über Modbus TCP angesprochen. Zusätzlich stellt er eine JSON-Schnittstelle bereit. Dokumentiert sind zwei Anbindungen: IP-Symcon über ein Modul eines Drittanbieters und Loxone über eine bereitgestellte XML-Vorlage. Andere Systeme lassen sich über Modbus TCP oder JSON anbinden, eine fertige Vorlage dafür gibt es nicht.

GeCoS-W-TH

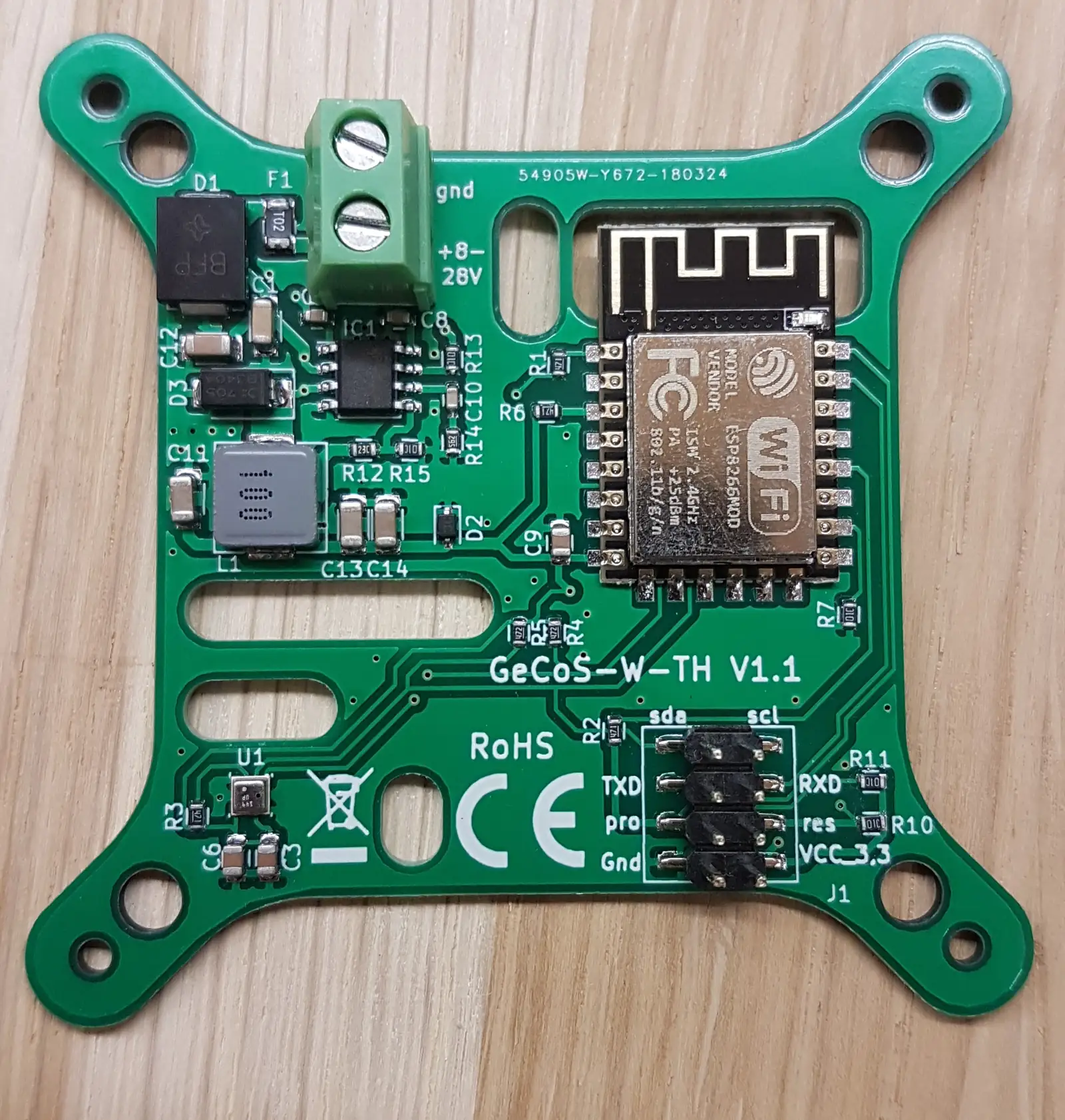

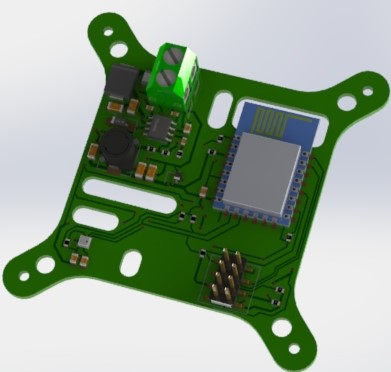

Rendering der GeCoS-W-TH Platine mit ESP8266-WLAN-ModulFoto der GeCoS-W-TH Platine V1.1 mit ESP8266-ModulGeCoS-W-TH im weißen Aufputzgehäuse mit seitlichen Lüftungsschlitzen

Der GeCoS-W-TH ist eine vereinfachte Variante des W-Sens. Er arbeitet mit einem BME280 und misst Raumtemperatur, relative Luftfeuchte und Luftdruck.

Die Einbindung erfolgt wie beim W-Sens über WLAN und Modbus TCP oder JSON.

GeCoS-W-THQ

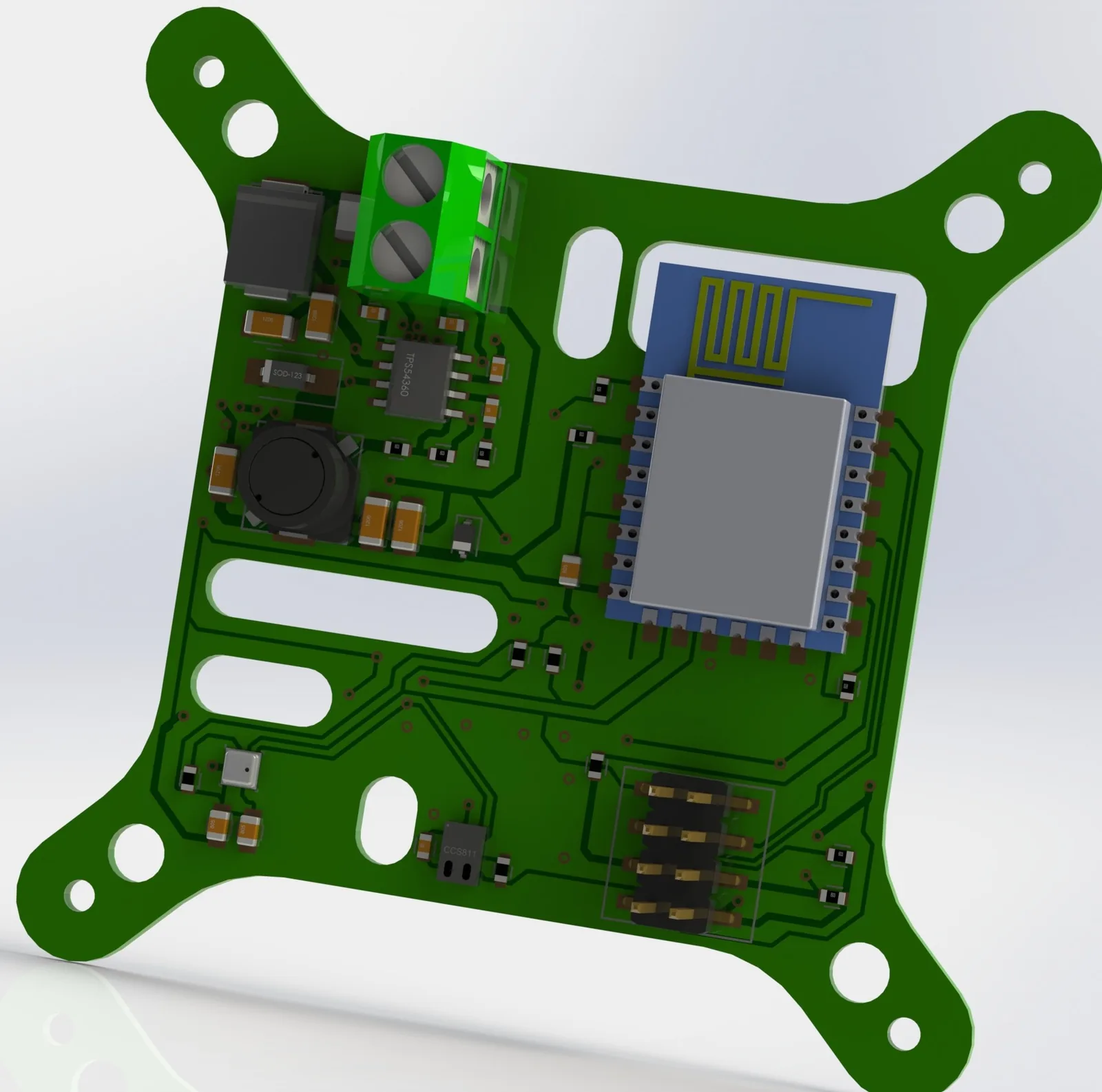

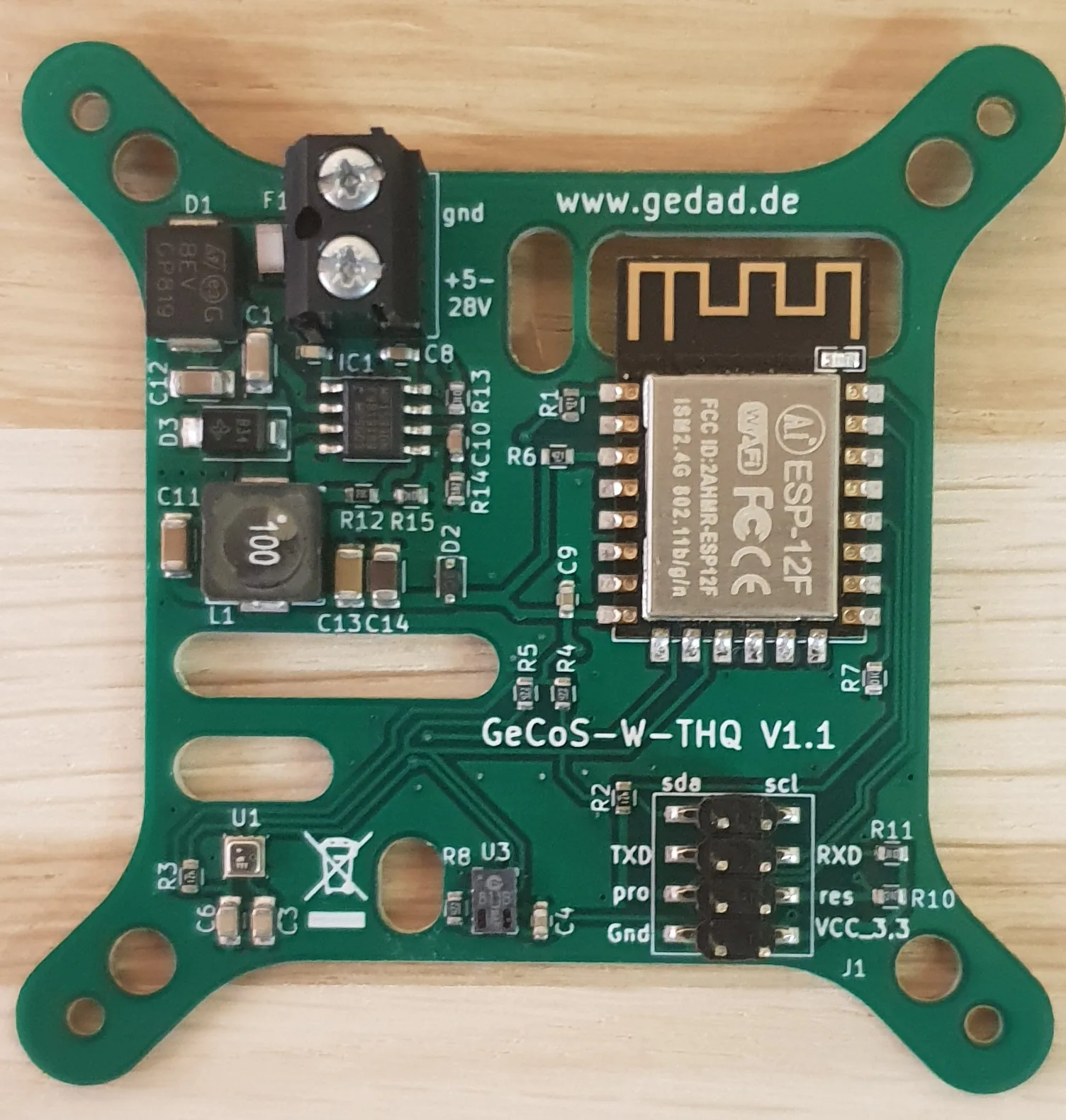

Rendering der GeCoS-W-THQ Platine mit ESP8266 und CCS811-LuftqualitätssensorFoto der GeCoS-W-THQ Platine V1.1 mit ESP-12F-Modul

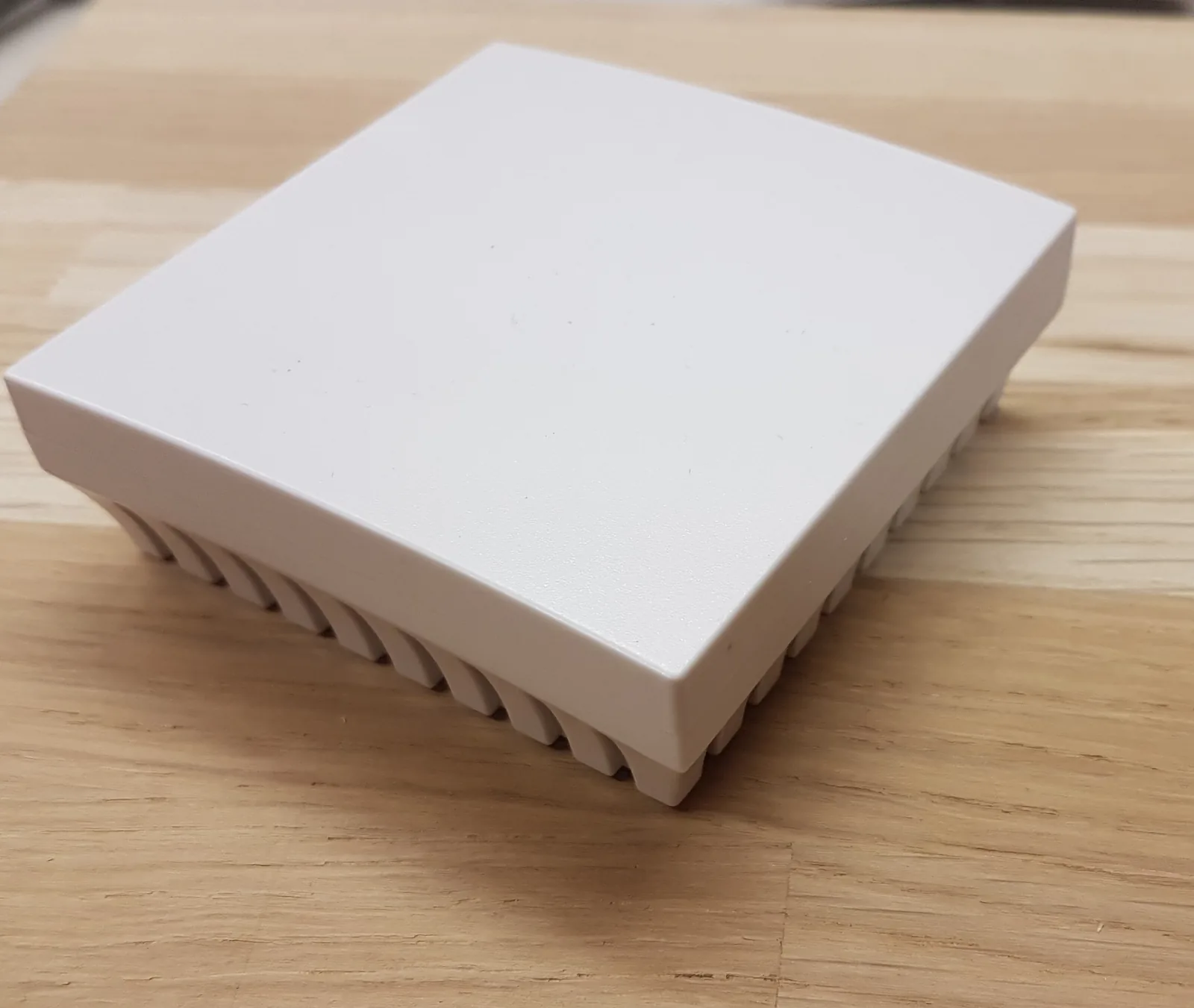

Weißes Aufputzgehäuse der GeCoS-Wireless-Module mit seitlichen Lüftungsschlitzen, aufgenommen mit dem GeCoS-W-TH
Das Gehäuse des W-THQ entspricht dem des W-TH. Abgebildet ist deshalb dasselbe Foto wie im Abschnitt darüber, es zeigt einen W-TH.

Der GeCoS-W-THQ wurde aufbauend auf dem W-TH entwickelt. Er besitzt einen Bosch-BME280-Sensor zur Messung von Luftdruck, Luftfeuchtigkeit und Temperatur. Zusätzlich ist ein CCS811-Sensor der Firma AMS hinzugekommen, der eCO2- und eTVOC-Werte misst. Der eCO2-Wert eignet sich als Führungsgröße für eine bedarfsgeführte Lüftung.

Weitere Informationen zu den einzelnen Messwerten finden Sie hier.

Hinweis

Die GeCoS-Wireless-Module bauen wir auf Anfrage. Dokumentation und Downloads finden Sie im Support-Bereich. Fragen dazu beantworten wir über dasAnfrageformular oder per E-Mail aninfo@gedad.de.
