Upgrade der 16 IN/OUT Module
Die GeCoS-16in- und GeCoS-16out-Module sind Erweiterungen zum GeCoS-Raspi-Servermodul und funktionieren auch direkt mit dem Raspberry Pi oder anderen I²C/SMBus-kompatiblen Controllern.
Technische Verbesserungen
Die zweite Version ersetzt den PCA9655 durch den MCP23017 – noch einfachere Einbindung, da er direkt vom Pi unterstützt wird. Der neue Chip verfügt über ein speicherndes Register, das erst nach dem Auslesen zurückgesetzt wird: Eingangsänderungen gehen nicht mehr verloren. Auf Kundenwunsch kamen Status-LEDs hinzu.
Die Module

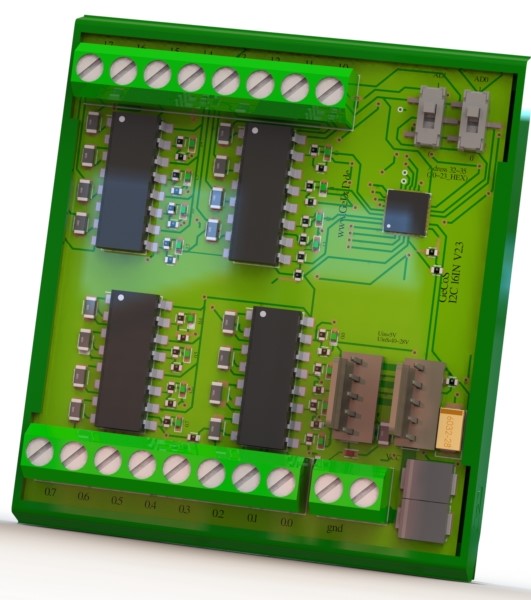

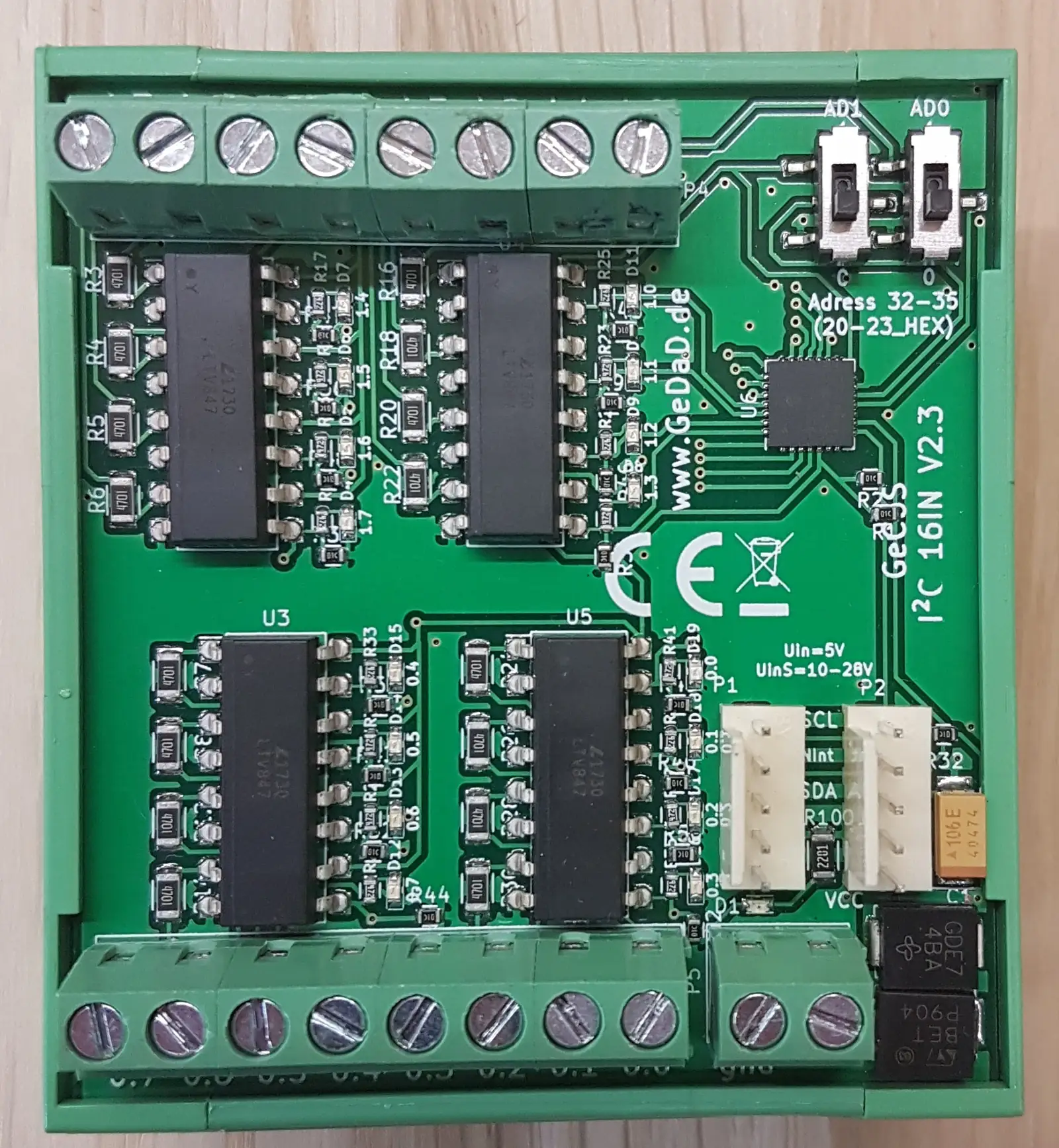

- 16in: 16 Eingänge (8–28 VDC) für Schalter, Bewegungsmelder und Sensoren, mit Interrupt für schnelles Auslesen

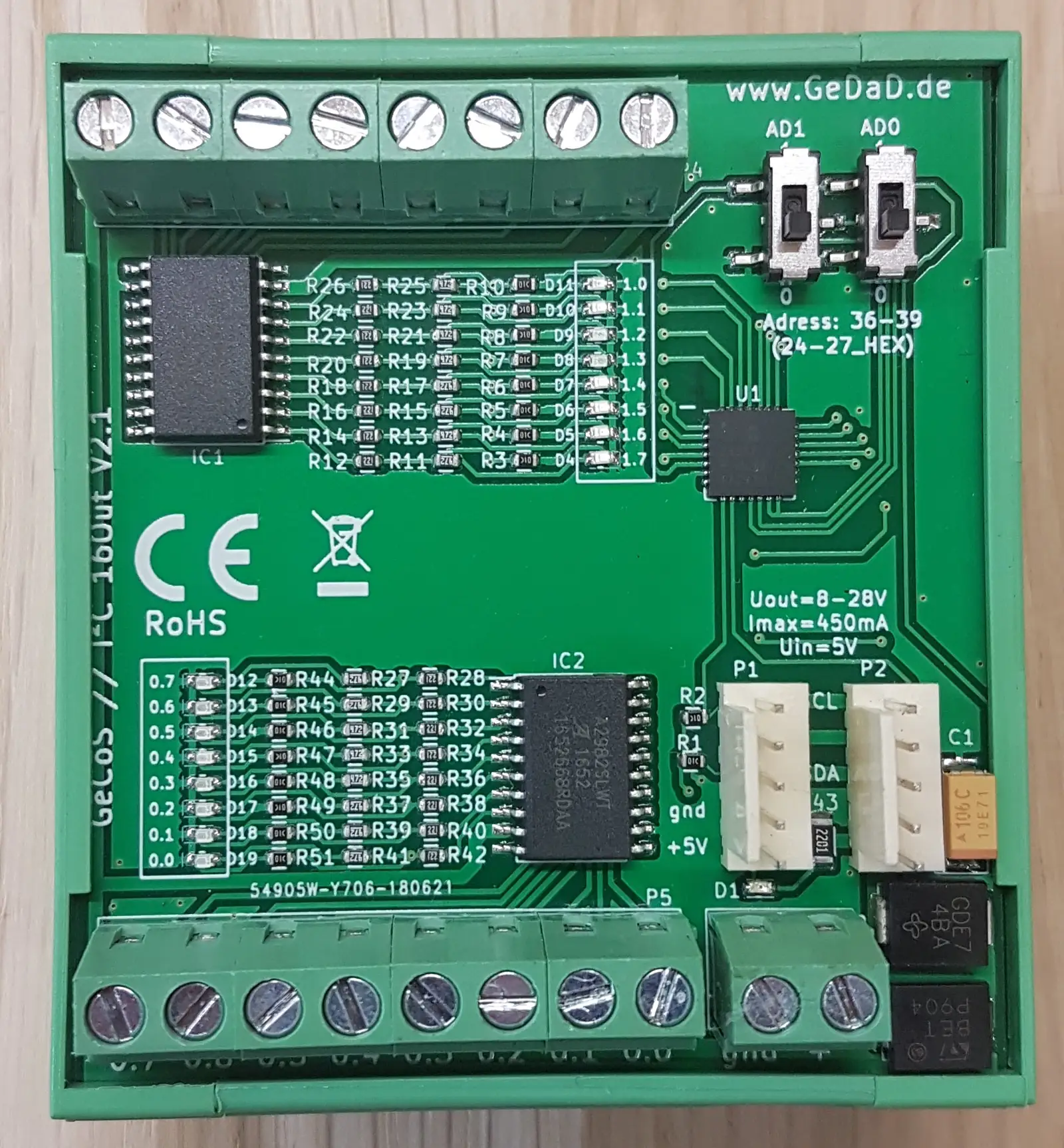

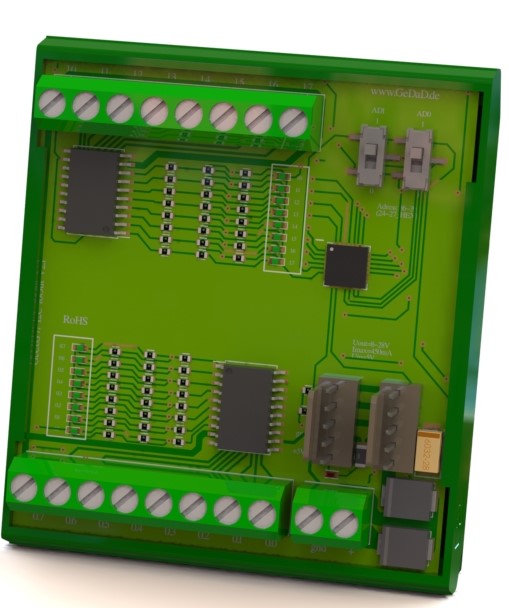

- 16out: 16 Ausgänge mit je bis zu 450 mA bei 8–28 V – für Relais, Ventile und LEDs
Angesteuert wird per I²C; unterstützt unter Raspbian, IP-Symcon und FHEM. Das IP-Symcon-Modul stammt von Joachim Pöper und existiert in zwei Varianten: für das GeCoS-Raspi-Servermodul und für den direkten Anschluss an die GPIOs des Raspberry Pi.
