GeDaD-MCS-Update to 1.5

20. September 2020

Das neue MCS-V1.5-Board ist da – voll kompatibel zum MCS V1.2, mit optimierten Features für bessere Nutzbarkeit.

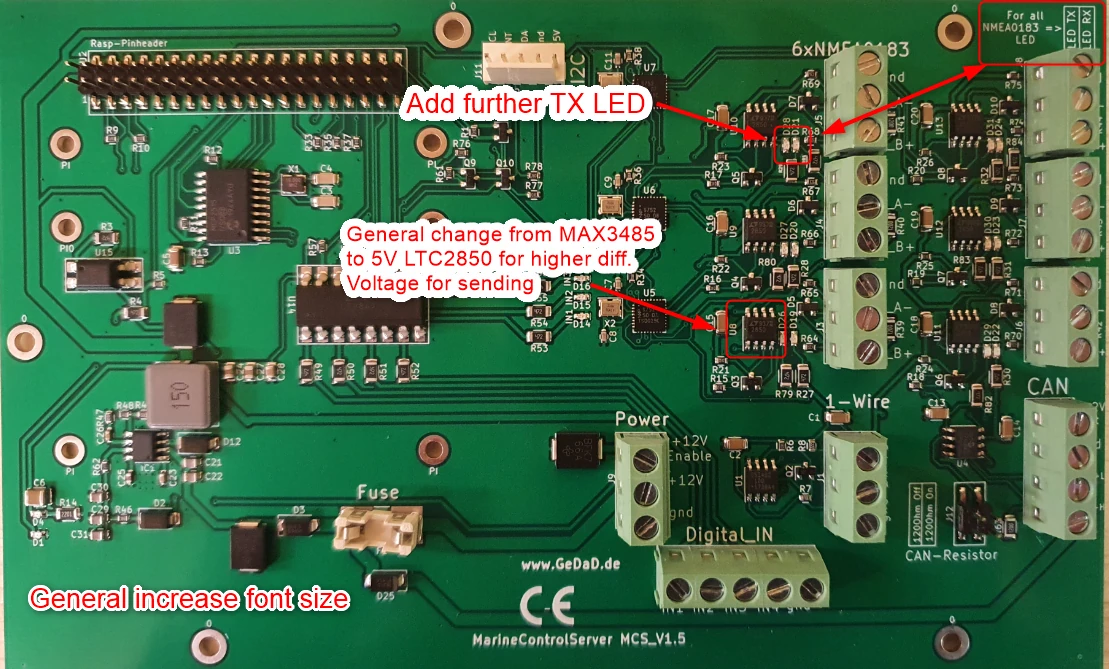

MCS-V1.5-Platine mit markierten Änderungen: zusätzliche TX-LEDs, LTC2850-Treiber und größere Beschriftung

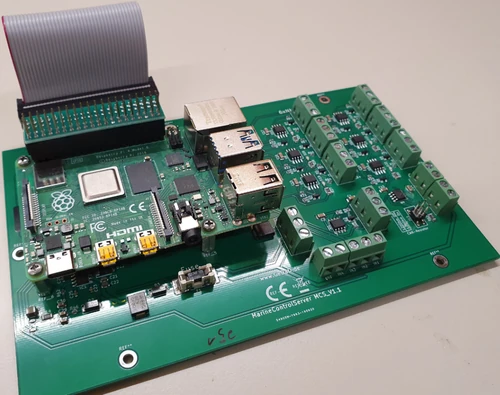

MCS-Board mit aufgestecktem Raspberry Pi 4

Bewährte Merkmale

Universelles Adapter-Board für Marine-Anwendungen
Kompatibel mit Raspberry Pi 3 und 4
Eingangsspannungsbereich 8–28 V mit integriertem 5-V-Netzteil
Sechs NMEA0183-Schnittstellen (als Ein- oder Ausgang konfigurierbar)
Eine NMEA2000-Schnittstelle, 1-Wire- und I²C-Schnittstellen
Vier digitale Eingänge
Autoshutdown zum Herunterfahren von Pi und Board
Open-Source-Openplotter-Anwendung

Neu in V1.5

Signal-K-Integration – das zugehörige Plugin gibt es auf GitHub
Seatalk1-Lesefähigkeit
Frequenzmessung über die digitalen Eingänge zur Drehzahlüberwachung (RPM, zunächst nur in Openplotter integriert)

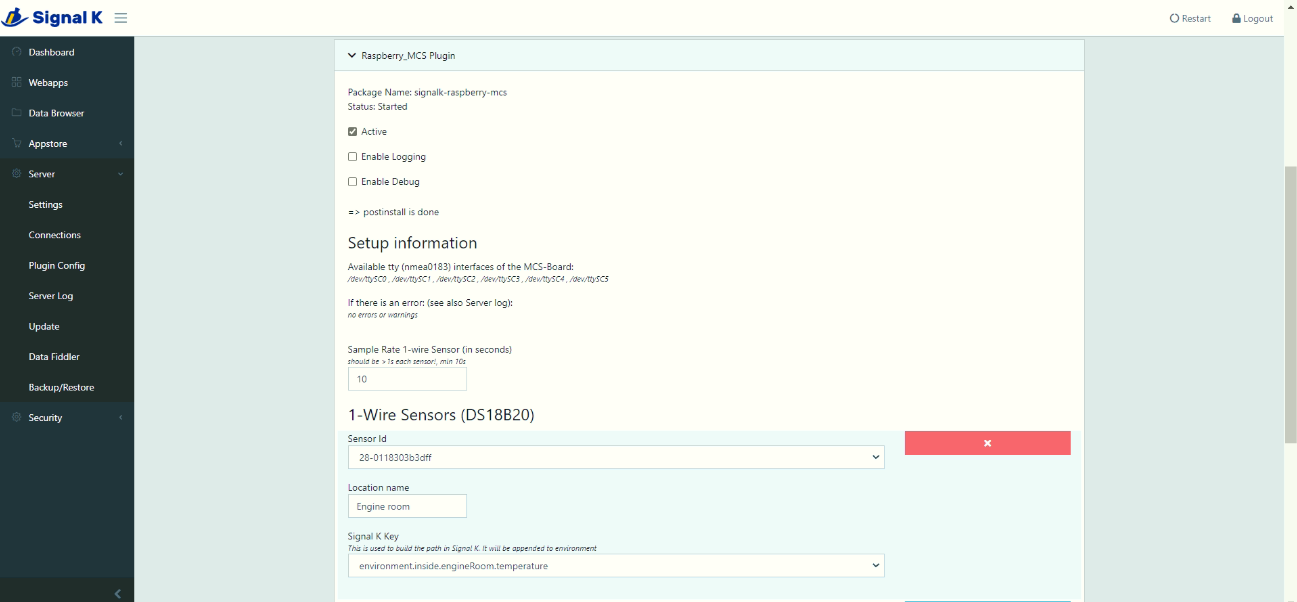

Konfiguration des Raspberry-MCS-Plugins im Signal-K-Server mit 1-Wire-Sensoreinstellungen

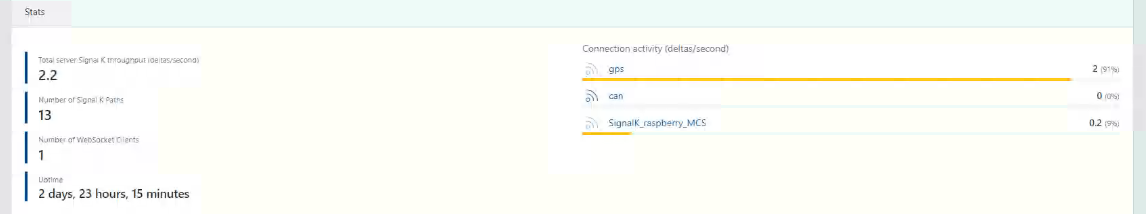

Signal-K-Statistik mit aktiven Verbindungen von GPS, CAN und dem MCS-Plugin

Ausblick

Geplant sind Zusatzboards: eine I/O-Erweiterung mit 8 Ein-/Ausgängen (8–28 V, 500 mA), ein Analog-Eingangsboard mit 4 Eingängen – für 12-V-Spannungsmessung, Shunt-Differenzmessung und Sensoreingänge (0–300 Ω), bis zu vier Boards am MCS kombinierbar – sowie ein Kompass-/Sensorboard.
